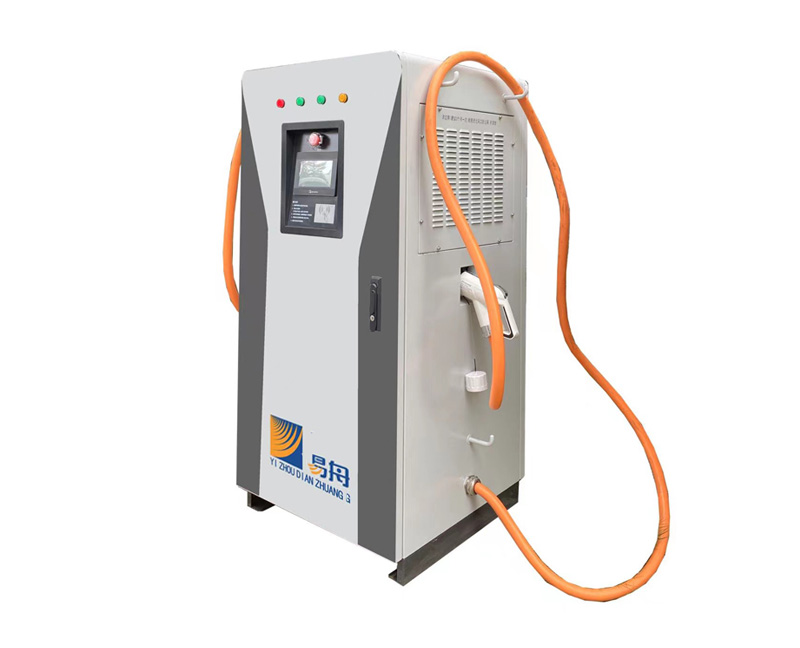

直流充電樁-高級版
·
產品名稱30KW單槍直流樁60KW單槍直流樁90KW單槍直流樁120KW雙槍直流樁直流充電樁規格參數介紹規格單槍30KW、60KW、90KW/雙槍120KW充電樁5米(可選配7米、10米)充電模式一機兩充輸入電壓三相五線制,AC380V±20%輸入頻率45-65Hz輸出電壓DC200-750V整機效率(滿載)≥95%功率因數≥0.99總諧波含量≤5%噪聲≤65d防護等級IP54通信接口以太網顯示屏8寸高亮彩色…
咨詢熱線:0772-3591302
產品名稱 | |||

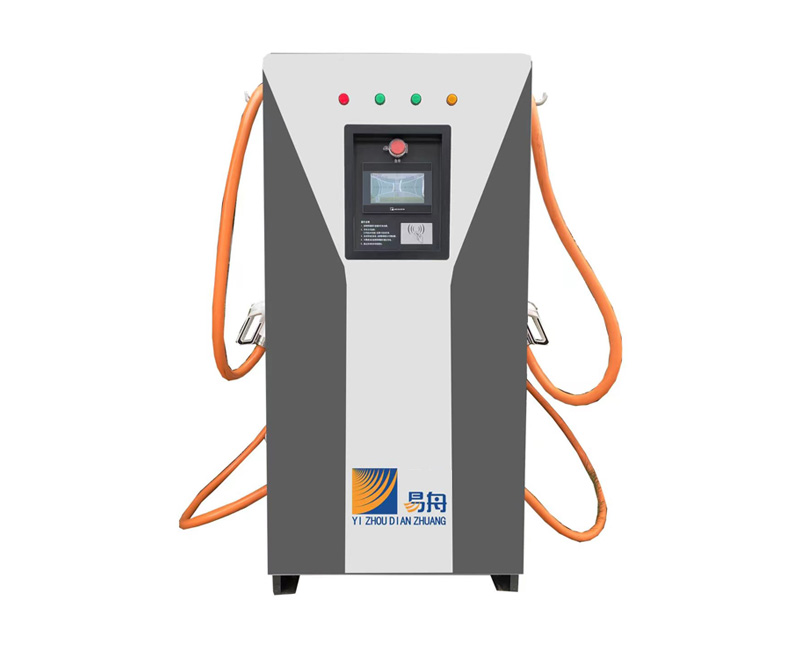

30KW單槍直流樁 | 60KW單槍直流樁 | 90KW單槍直流樁 | 120KW雙槍直流樁 |
直流充電樁規格參數介紹 | |
規格 | 單槍30KW、60KW、90KW/雙槍120KW |
充電樁 | 5米(可選配7米、10米) |
充電模式 | 一機兩充 |
輸入電壓 | 三相五線制,AC380V±20% |
輸入頻率 | 45-65Hz |
輸出電壓 | DC200-750V |
整機效率(滿載) | ≥95% |
功率因數 | ≥0.99 |
總諧波含量 | ≤5% |
噪聲 | ≤65d |
防護等級 | IP54 |
通信接口 | 以太網 |
顯示屏 | 8寸高亮彩色觸摸屏 |
安全保護 | 過壓保護、欠壓保護、缺相保護、短路保護、模塊內部過溫保護、過流保護、充電鏈接異常保護、絕緣檢測保護、電池反接保護等功能 |
急停開關 | 具備 |
防雷 | C級防雷 |
充電功能 | 手動/自動充電,定時、定量、定價充電 |
支付功能 | 刷卡、微信、手機APP |
標準 | 滿足 GB/T 34657.1-2017 GB/T34657.2-2017 GB/T20234.3-2015 |
一、直流充電樁主要由人機交互單元、控制單元、計量單元、安全防護單元組成。
?人機交互單元主要包括:樁體、LCD觸摸屏、讀卡模塊、充電插頭;
?控制單元主要包括:主監控、輔助模塊以及模塊管理;計量單元為電能表;
?安全防護單元包括:急停開關、過流及短路保護單元。

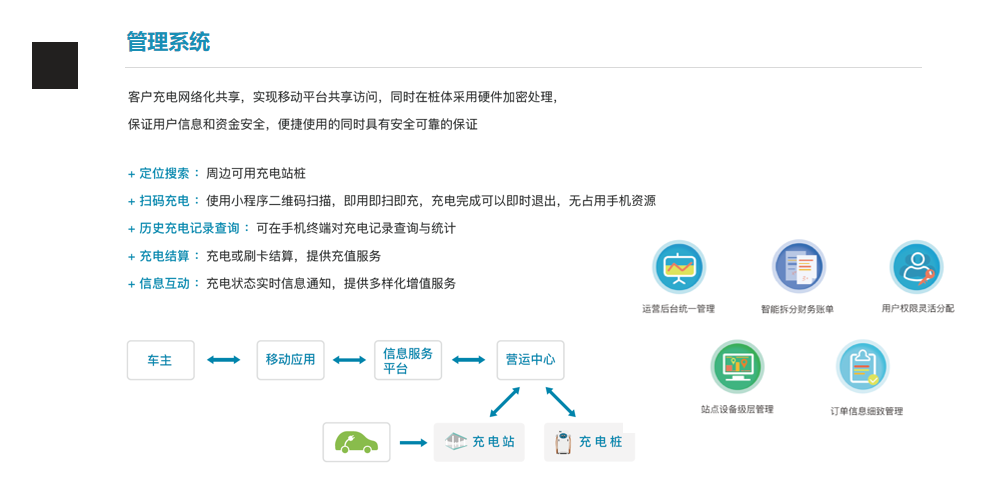

二、智能充電網絡
1、完美連接充電樁APP可以實現手機查找、預約、充電監控、并支持專用IC、手機APP、二維碼等多個便捷支付方式。
2、通過充電樁管理平臺,所有充電樁均接入互聯網,可實現電樁共享,提高其使用率,離線亦可運行。
三、系統特點
●具有按時、按電量、按金額、自動四種充電模式。
●具有人機交互功能,采用彩色液晶觸摸屏。
●充電過程中顯示當前充電模式、時間、電量、及計費信息等。
●具有模塊管理功能,控制模塊輸出電壓及電流大小。
●具備過流、短路、過壓、欠壓等完善的保護功能;同時具備急停開關、絕緣檢測等安全防護功能。
●具備充電接口的連接狀態判斷、控制導引等完善的安全保護功能,以確保充電樁安全可靠運行。
●提供完善的通訊功能,可根據需要上傳直流充電樁的運行狀態參數,監測故障類型、充電計量等,接受遠程控制命令。
●配置擁有通直流電度表,進行直流電計量。
●設置刷卡接口,支持RFID卡、IC卡等常見的刷卡方式。
●滿足技術先進、性能穩定、可靠性高、符合環保和節能要求。
●直流充電樁內印刷線路板、接插件等電路進行防潮濕、防霉變、防鹽霧處理,保證充電樁能在室外
潮濕、含鹽霧的環境下能正常運行。
●具有防銹、防氧化保護功能:直流充電樁鐵質外殼和暴露在外的鐵質支架、零件采取雙層防銹措施。
●采用阻燃外殼材料,殼體堅固,結構上防止用戶輕易觸及帶電部分。
●設計外觀標識可根據用戶要求設計。
